閥門專用機床零件修、換的一般規定
閥門專用機床零件修、換的一般規定
作者：郁都機械 發布時間：2014/2/28 15:57:10來源：泊頭市郁都機械制造有限公司
閥門專用機床零件修、換的一般規定
1.機床主要鑄件
1)機床導軌面磨損或損傷后，影響到機床精度時，應該修復。
2)機床、箱體等有裂紋或漏油等缺陷，在不影響機床性能、精度的情況下，可進行修復。
3)箱體上有配合關系的孔，其圓度、圓柱度_過孔的公差時，要修復。
4)箱體上安裝/P4/P5級滾動軸承的孔，實際尺寸應控制在原公差帶范圍內；安裝/P6級滾動軸承的孔，以不造成軸承外圈在孔內轉動為宜，否則要修復。
閥門專用機床零件主軸、花鍵軸修或者換的一般規定，郁都機械_生產 閥門、溝槽管件、消防栓專用機床 。
2.閥門專用機床主軸
1）彎曲塑性變形_過設計要求值，難以修復時，應_換。
2）出現裂紋或扭曲塑性變形時應_換。
3）支撐軸頸部為有下列情形之一者，應考慮修復：
①表面粗糙度只。值大于原設計規定且有劃傷。
②圓度及圓柱度_過直徑公差的40%。
③兩個支撐軸頸的同軸度誤差大于0.01mm；軸的修磨允許量列于

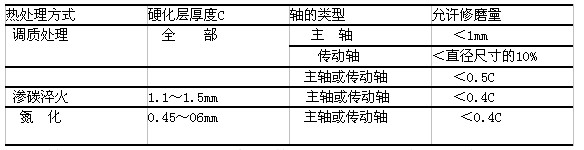

表6-1 裝滑動軸承的軸頸處的修磨量
1.機床主要鑄件
1)機床導軌面磨損或損傷后，影響到機床精度時，應該修復。
2)機床、箱體等有裂紋或漏油等缺陷，在不影響機床性能、精度的情況下，可進行修復。
3)箱體上有配合關系的孔，其圓度、圓柱度_過孔的公差時，要修復。
4)箱體上安裝/P4/P5級滾動軸承的孔，實際尺寸應控制在原公差帶范圍內；安裝/P6級滾動軸承的孔，以不造成軸承外圈在孔內轉動為宜，否則要修復。
閥門專用機床零件主軸、花鍵軸修或者換的一般規定，郁都機械_生產 閥門、溝槽管件、消防栓專用機床 。
2.閥門專用機床主軸
1）彎曲塑性變形_過設計要求值，難以修復時，應_換。
2）出現裂紋或扭曲塑性變形時應_換。
3）支撐軸頸部為有下列情形之一者，應考慮修復：
①表面粗糙度只。值大于原設計規定且有劃傷。
②圓度及圓柱度_過直徑公差的40%。
③兩個支撐軸頸的同軸度誤差大于0.01mm；軸的修磨允許量列于
表6-1 裝滑動軸承的軸頸處的修磨量
4）主軸的螺紋部位損壞，一般可修小外徑，螺距保持不變，配制螺母。
5）主軸錐孔磨損后允許修磨后錐孔斷面的位移量應使標準錐柄工具仍能適用。
6）主軸上的花鍵磨損后，可按花鍵軸的修磨規定進行。
5）主軸錐孔磨損后允許修磨后錐孔斷面的位移量應使標準錐柄工具仍能適用。
6）主軸上的花鍵磨損后，可按花鍵軸的修磨規定進行。
